关系映射

关系映射

关系图帮助您可视化一个基础CI和其他（相关）CI之间的关系。这使您能够弄清CI之间的依赖关系，分析变化对CI的影响。使用该地图，您可以查看不同模块（如资产、业务、IT服务等）的未决请求、变更等的数量。这提醒您启动适当的动作，逐步减少您的组织所面临的反复出现的问题。

查看关系图的步骤

  1. 点击CMDB标签，您将看到CMDB列表视图。
  2. 寻找您想查看的关系图的所需CI。
  3. 您可以通过两种方式访问关系图：
    1. 从CMDB列表视图
    2. 从CI明细页



不同的 CI 及其关系关系图示例




关系图的组成部分

一般来说，关系图是由节点和它们的连接组成的。节点使用父子结构表示。在我们的语境中，节点被称为CI，连接被称为CI关系。关系图还描述了cardinality（用数字表示的关系）。

  • 关系图由3个基本部分组成：基础CI、相关CI和CI关系。
  • CI是用代表CI和CI名称的图标来描述的。
  • CI之间的关系显示在关系箭头上。这些关系可以是直接的，也可以是反向的。
  • 放大和缩小地图可分别使其视图最大化和最小化。

请看示例截图，以了解更多信息。

术语表

这里有一个用于解释和理解关系图的不同术语的词汇表。

父/子术语只是为了描述的目的，它们与CI的功能没有任何关系。



Sl No:术语描述示例截图中的参考

1.

基础CI

映射开始的CI，并为其定义关系。

John

2.

关联CI

从基础CI延伸出来的所有CI，关联CI使用父-子结构来描述。



Cisco_WebX_Service,Vulcan_Cluster,
Pangea_Cluster, etc.

3.直接CI 关系

父CI和子CI之间的关系。



Cisco_WebX_Service  “Includes”
Vulcan_Cluster.

Cisco_WebX_Service is  “Managed By” John

4.反向 CI 关系

子CI和父CI之间的关系。

注意：从子CI的关系图视图中可以看到反向关系。

Vulcan_Cluster is a “Member of” Cisco_WebX_Service.

John “Manages” Cisco_WebX_Service.

图标和定义


Sl No:图标功能
1.

点击可以分别放大和缩小映射。

2.

鼠标移到CI上，查看这个图标。点击以查看子CI。再次点击以隐藏子CI。

3.

鼠标移到CI上，查看这个图标。点击以添加更多的关系。

4.

点击任何CI，查看CI的明细和关联。

5.

点击查看关系图的水平视图。

6.

点击查看关系图的垂直视图。

7.

点击查看关系图的强制视图。

查看映射

一旦您到达关系图视图，您将有三种方式来查看关系图；水平、垂直和强制。在所有这三种视图中，基础CI和不同的相关CI都以父子模式排列，并在它们之间定义了关系。

关系图的三种视图是用People CI类型的CI John例子来解释的。

1. 水平视图

该映射有一个从左到右的树状结构，从基础CI开始。








2. 垂直视图


 该地图以从上到下的树状结构显示，基础CI位于顶部。

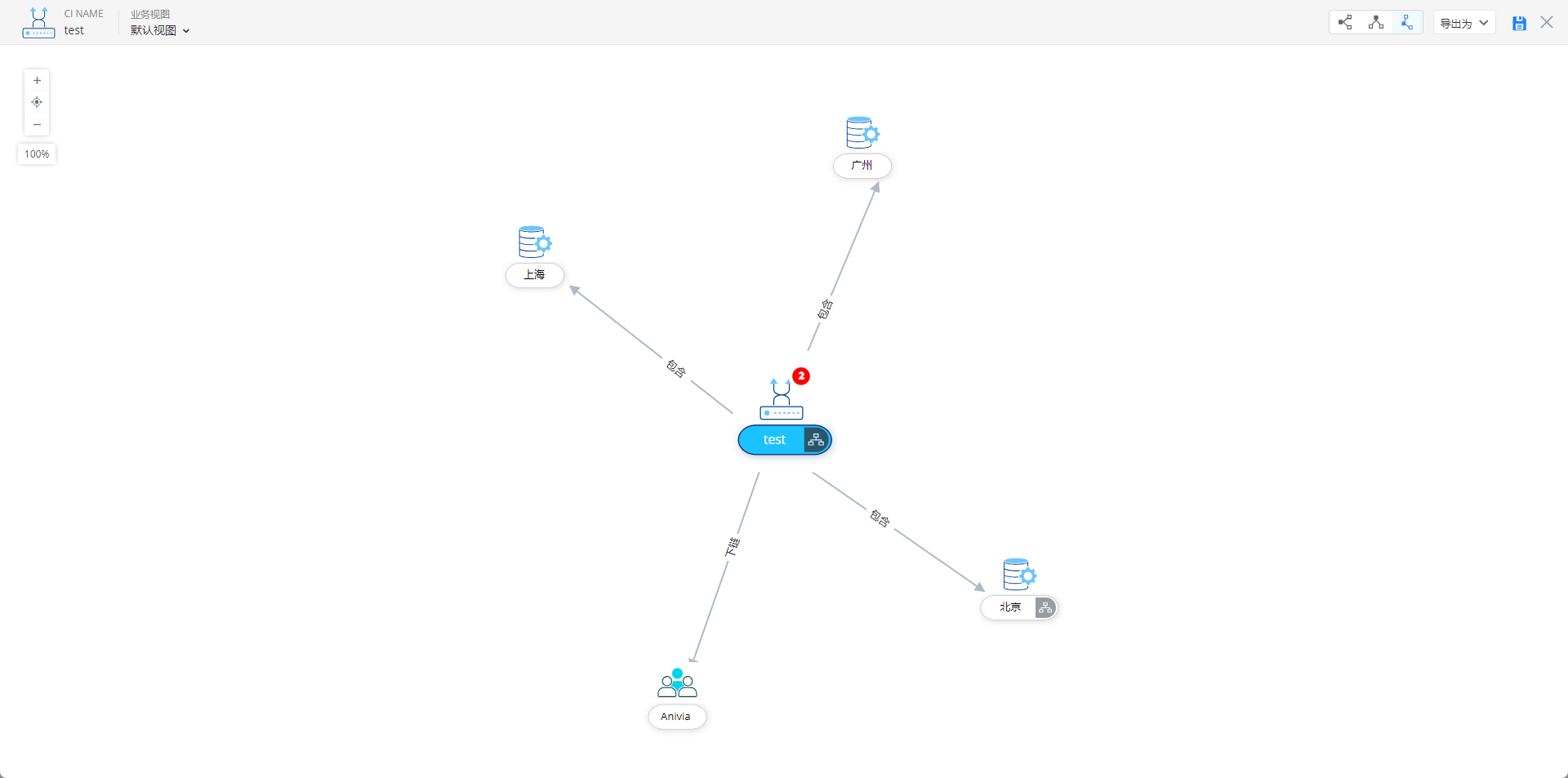

3. 强制布局



这是唯一可定制的映射视图，您可以根据需要重新定位CI节点。










在地图中查看直接和反向的CI关系

要查看任何2个CI之间的关系，您应该首先定义它们。这些关系可以是直接的，也可以是反向的。

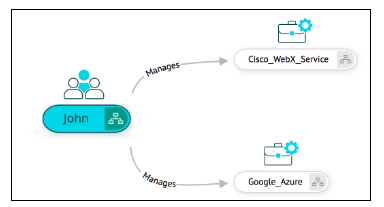

考虑CI John的关系图，其相关CI是Cisco_WebX_Service和Google_Azure_Service。现在，让我们看看如何解释地图中John和Cisco_WebX_Service这两个CI之间的直接和反向的CI关系。

  1. 首先，让我们从基础CI John的关系部分查看John和Cisco_WebX_Service之间的直接关系：

在下面的截图中，John Manages Cisco_WebX_Service是一个直接关系。


  1. 现在让我们从CI Cisco_WebX_Service的关系部分查看同一CI John和Cisco_WebX_Service之间的反向关系：

在下面的截图中，Cisco_WebX_Service Managed by John是一个逆向关系：






来自映射视图的动作



您可以在地图视图中执行以下动作：





添加关系

除了现有的CI关系之外，您还可以添加更多的CI关系。

  1. 将鼠标放在CI上并点击。
  2. 按照您在CI明细页中的相同步骤来添加更多的关系。

查看CI 明细

  1. 点击CI以打开侧板。
  2. 打开的侧板显示CI的基本配置明细。
  3. 您可以通过点击侧板中央的滑块来扩展侧板。
注意，这是一个只读的视图，您不能修改任何明细。

查看关联

您可以查看为CI提出的未决请求和变更。

  1. 点击CI以打开侧板。
  2. 打开的侧板显示CI的基本配置明细。
  3. 点击关联选项卡，您将看到从CI明细页中添加的所有CI关联。
  4. 点击侧板中央的滑块以展开，将提供有关CI关联的详细信息。
注意，这是一个只读的视图，您不能在这里添加任何关联。
